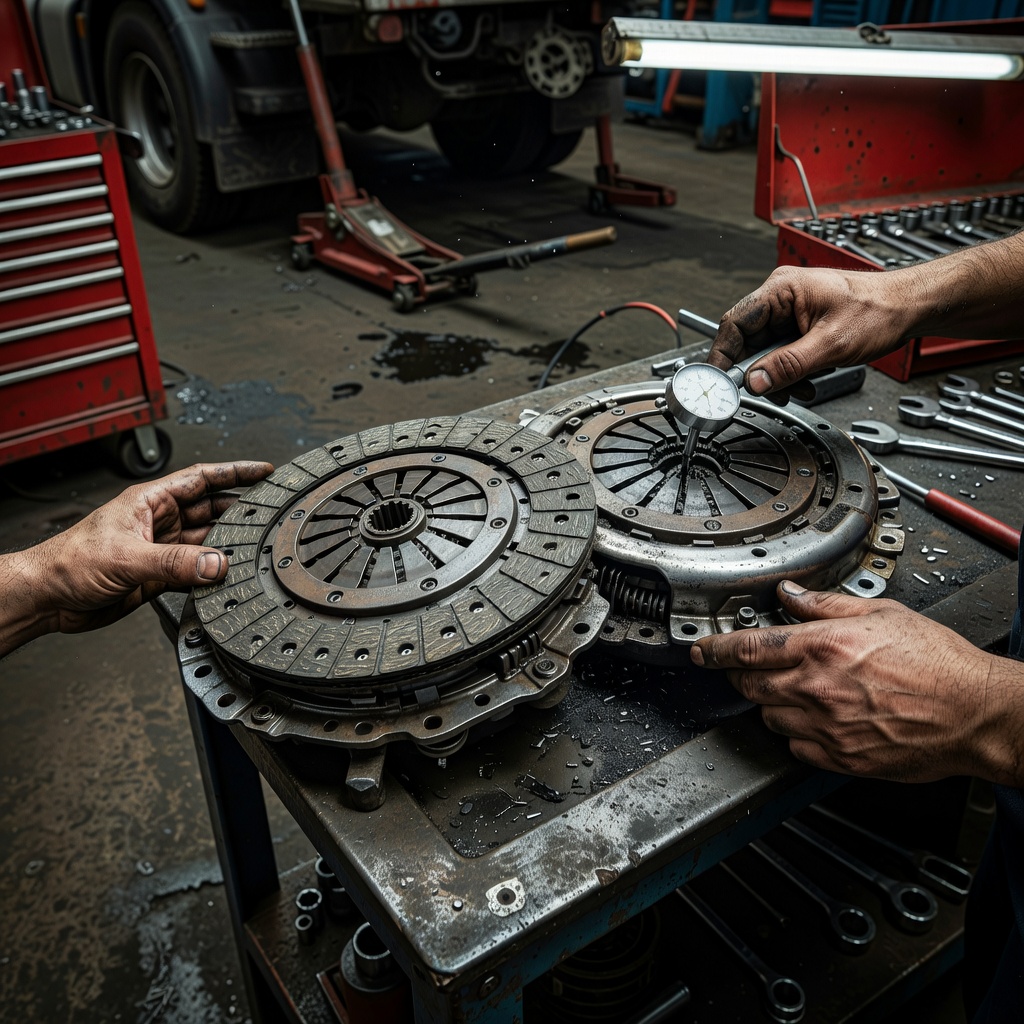

MAN TGX с пробуксовкой сцепления: проверка износа диска и корзины
Карданная линия многоосных шасси MAN TGS: как отличить вину вала от проблем подвески и мостов
Диагностика вибрации на седельном тягаче MAN TGS с колесной формулой 6х4 или 8х4 редко начинается с кардана. Чаще всего подозревают шины, ступицы или редукторы ведущих мостов. Однако в практике ремонта грузовой техники именно многосекционная карданная линия на шасси с двумя ведущими мостами создает ложные симптомы, которые проявляются только под нагрузкой или в узком диапазоне скоростей. Прежде чем менять дорогостоящие узлы ходовой части, необходимо проверить состояние промежуточных секций и межосевого вала. Это позволит либо подтвердить диагноз, либо отсечь карданную группу и сосредоточиться на других элементах трансмиссии.
Карданная линия на MAN TGS с колесной формулой 6х4 или 8х4 состоит из трех основных участков: вал от коробки передач до первой опоры, промежуточная секция между подвесными подшипниками и короткий межосевой вал между ведущими мостами, если конструкция шасси предусматривает два редуктора. Важно учитывать, что на шасси с управляемым и одновременно ведущим передним мостом, реализованным по схеме HydroDrive, механическая карданная передача к переднему мосту отсутствует. Привод осуществляется гидравлическим насосом и гидромотором, поэтому искать там крестовины и шлицевые соединения не нужно.
Специфика проявления вибрации в зависимости от типа шасси
Симптомы неисправности карданной линии напрямую связаны с количеством секций и способом крепления промежуточных опор к раме. На шасси 6х4 с двумя ведущими мостами вибрация на скорости 70–85 км/ч часто указывает на дисбаланс задней секции карданного вала. При этом на 4х2 подобный симптом был бы заметен раньше, так как вал короче и жестче. На длиннобазных шасси с колесной базой свыше 5600 мм добавляется фактор деформации рамы под нагрузкой.
Особого внимания заслуживает пневмоподвеска с функцией подъема оси, когда задний или средний мост разгружается и приподнимается. Угол между фланцами редуктора и карданным валом меняется в процессе движения. Если шлицевое соединение или крестовины выработаны, это провоцирует стук при перекладке нагрузки и переменную вибрацию, которую сложно зафиксировать на стенде.
Диагностический маршрут при жалобе на вибрацию
Не пытайтесь сразу демонтировать кардан. Правильная последовательность исключает типичные наложения причин, которые встречаются именно на MAN TGS:
1. Проверьте давление в шинах и состояние протектора, включая внутренние скаты на сдвоенной ошиновке. Разница в давлении более 0,5 бара создает биение, похожее на дисбаланс кардана.
2. Осмотрите реактивные тяги мостов и сайлентблоки их крепления. Изношенная реактивная тяга позволяет мосту смещаться под нагрузкой, что имитирует стук в межосевом валу.
3. Проверьте подушку кабины и опоры силового агрегата. На MAN TGS вибрация от двигателя на холостом ходу при ослабленных опорах передается в раму и воспринимается как посторонний гул в районе трансмиссии.
4. Оцените люфт во фланцевом соединении коробки передач. Учтите, что на машинах с TipMatic и ретардером часть люфта может быть нормой в механизме переключения.
5. Поддомкратьте поочередно каждый ведущий мост и проверьте радиальное биение фланцев редукторов. Допустимые значения индивидуальны для каждого моста, поэтому сравнивайте левую и правую сторону или показания на разных секциях кардана.
Полную проверку карданной линии выполняйте снизу при вывешенных мостах. Возьмитесь за вал двумя руками и попробуйте сместить его в осевом направлении и в радиальной плоскости в районе каждого шлицевого соединения. Люфт в шлицах на многосекционной линии не всегда означает износ именно этой секции — иногда причина в ослаблении гайки фланца редуктора или подвесного подшипника.
Основные источники стука и биения в трансмиссии TGS
Опыт ремонта карданных валов MAN показывает, что на многоосных шасси чаще всего выходят из строя следующие элементы:
— крестовина промежуточной секции, ближайшая к подвесному подшипнику — она нагружена знакопеременно и первой принимает на себя рывки при трогании с места;
— подвесной подшипник задней опоры, особенно при эксплуатации с перегрузом — его ресурс напрямую зависит от состояния резиновой подушки и углов установки;
— шлицевое соединение в районе фланца коробки передач — износ возникает на машинах с частыми поездками по бездорожью и недостаточной смазкой;
— крестовина межосевого вала между двумя ведущими мостами — на 8х4 этот вал короткий, но при максимальной нагрузке работает с пиковыми нагрузками.
Если при диагностике вы обнаружили выработку крестовины только в одной из двух плоскостей, это говорит об изменении геометрии установки вала. Причиной может быть неисправность пневмоподвески, деформированная рама или ослабленные болты крепления кронштейна подвесного подшипника. Замена крестовины без устранения причины приведет к повторному отказу в течение трех-пяти тысяч километров.
Сравнение поведения карданной линии на разных поколениях MAN
Конструкция карданной передачи эволюционировала от бесконтактных тормозов и механических коробок к современным роботизированным трансмиссиям, но логика расположения секций на шасси разных серий отличается.
| Серия и поколение | Типичная колесная формула | Особенность карданной линии |
|—|—|—|
| MAN F2000 и M2000 | 6х4, 8х4 | Массивные фланцы, двухопорная схема с жесткими кронштейнами на лонжероне |
| MAN TGA | 6х4, 8х4 | Подвесные подшипники с улучшенной виброизоляцией, больший ресурс шлицевых соединений |
| MAN TGS/TGX | 6х4, 8х4, 6х6 | Уменьшенные диаметры секций для снижения момента инерции, усиленные крестовины |
| MAN TGM/TGL | 4х4 (с HydroDrive) | Отсутствие механической передачи на передний мост в гидравлической схеме |
На шасси с колесной формулой 8х4 управляемый передний мост может быть оснащен механическим приводом только в полноценной модификации 8х8 или в специальных исполнениях с раздаточной коробкой. Во всех остальных случаях передний мост является неуправляемым или управляемым, но неведущим.
Критерии обращения в профильный сервис
Самостоятельная балансировка карданного вала на многосекционной линии MAN TGS невозможна без специального стенда и технологической оснастки. Снимать вал с машины для балансировки без предварительного измерения биения по посадочным поверхностям — частая ошибка. Перед демонтажем необходимо зафиксировать взаимное положение фланцев и секций относительно друг друга, иначе даже новый вал может создать вибрацию из-за несоответствия углов установки.
Обращение к специалистам оправдано, если обнаружены:
— трещины или деформация трубы вала;
— биение фланца более допустимой нормы после ДТП или удара о дорожное покрытие;
— выработка шлицевого соединения, требующая замены вилки;
— повреждение посадочного места под подвесной подшипник;
— невозможность добиться отсутствия стука при замене только крестовин.
Профессиональный подход включает проверку соосности всех опор на раме и при необходимости замену кронштейнов подвесных подшипников. Также важно помнить, что на машинах с ретардером в трансмиссии кардан работает с повышенными тормозными моментами, поэтому экономия на качестве крестовин и шлицевых соединений недопустима.
Практический вывод
Диагностика многосекционной карданной линии на MAN TGS с колесной формулой 6х4 или 8х4 требует системного подхода и исключения влияния подвески, мостов и крепления агрегатов. Если вибрация или стук сохраняются после проверки пневмоподвески, реактивных тяг и опор силового агрегата, последовательно проверяйте каждую секцию карданной передачи, начиная от промежуточных опор и заканчивая межосевым валом. При любых сомнениях в геометрии рамы или при значительном износе элементов выполняйте ремонт в условиях специализированного сервиса, где есть оборудование для балансировки и точного восстановления посадочных поверхностей.
